INSPECTpro specigication

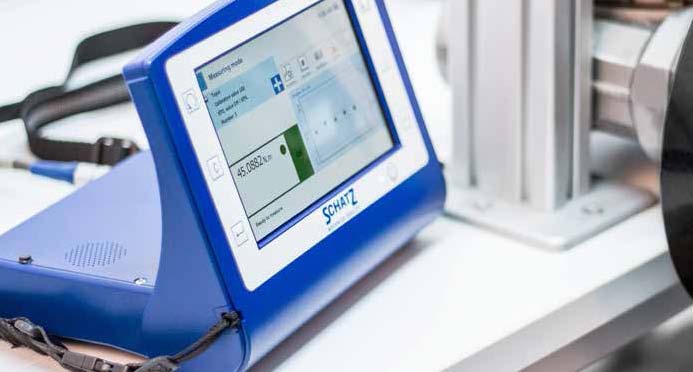

　　SCHATZ®INSPECTproは、トルクと角度が計測できる携帯式装置です。

●　ユーザーの生産工程に合わせた計測配列ができるモデュールソフトウェア
●　簡単に交換できるリチウムイオンバッテリー
●　7.7インチ　TFTタッチスクリーンディスプレイ
●　軸力などの同時計測のためのセカンドチャンネル
●　ワイヤレス計測装置用無線受信装置

INSPECTproの新しいソフトウェアと各種のトルク/アングル計測センサーを使い、ボルト締結の品質向上のためのランダム・サンプリングテストや工程能力検査やそのグラフィック分析を一層簡単にできるようになりました。

完成製品の増し締めトルク検査には、センサーとしてハンドヘルドレンチタイプのトルク/アングルセンサーを使用します。　検査結果はグラフでトルクアングルカーブが表示され、グラフ上で分析確認ができ、ブレークアウェイトルク、キャリオントルク(国際的に増し締めトルクとして認められる）、検査最終トルクの三トルクが記録保存されます。

この新しいユニークな装置はユーザーの生産形態にあわせたセンサーと組み合わせることができます。　そしてINSPECTproはバッテリー駆動の携帯式ですが、生産ラインでの検査作業中にトルク、締め付け回転角度、軸力などの分析と、検査シリーズの統計的分析値などが同時に行えます。

tilting

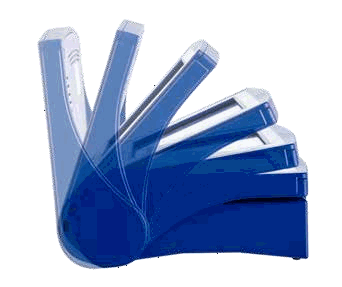

タッチスクリーンのディスプレイユニットは、バッテリーを収納している本体ユニットから0°～100°まで傾斜ができ、検査作業の姿勢により傾けることができ、常にディスプレイの表示を確認しながら検査できます。

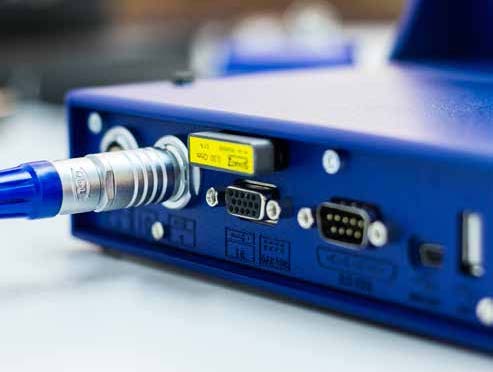

本体背面にはセンサー取り付けのODUコネクターポート、RS232、RJ45接続ポート、USB、USBミニ接続ポート、演算抵抗器接続ポート、他社アクティブセンサー接続ポートが装備されています。

モデル番号　　　　　　　5413－2071/+オプション
計測チャンネル
　　　●　アナログ/インクレメンタル　（トルク/アングル）
　　　●　第2アナログチャンネル
インターフェース
　　　●　USB、USBミニ、RS232、RJ45
　　　（オプション）　　ワイヤレス
電　　源
　　　●　リチウムイオンバッテリー (充電器付）
　　　（オプション）　　ACアダプター（連続使用）
オペレーションシステム
　　　●　Windows　Embeded Compact
ディスプレイ
　　　●　7.7インチTFTカラーディスプレイ　チルトタイプ
ソフトウェアー
　　　●　INSPECTpro Basic 1　　トルク/アングル
　　　（オプション）
　　　　　ポストタイトニング
　　　　　ツールテスト
　　　　　トレランスクラス
　　　　　統計分析パラメーター
　　　　　ジョイントマネージメント
　　　　　ツールマネージメント
　　　　　CEUS接続　ボルト
　　　　　CEUS接続　工具
　　　　　testXpert®
言　　語
　　　　●　多国言語、切り替え選択
計測の不確かさ
　　　　●　＜0.5%
分解能
　　　　●　5-digit
メモリーカード
　　　　●　SD4GB、ビルトイン

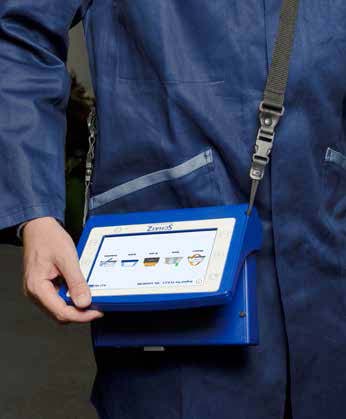

持ち運びに便利な肩掛け携帯用ストラップを使い、狭い場所での両手検査作業も簡単です。

操作もタッチスクリーンでアイコンをタッチしながら簡単に操作でき、複数の検査を行わなければならない時もピックリストから指先一本で必要な検査が選択できます。　検査仕様の変更もスクリーンに表示されるキーボードから入力できますから、全ての操作は現場で行うことができます。
