GEDORE・プリセット　トルク　スクリュードライバー　ＴＬＳシリーズ

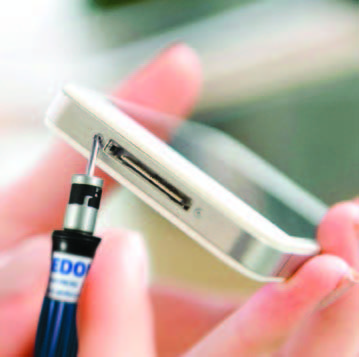

TLS0022Microシリーズ: 　2 - 22cNm(0.02 - 0.22Nm)


tls 0022 micro
軽量で高品質なスクリュードライバーＴＬＳ Microシリーズ
Modelトルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO6789
Class		ボディー色

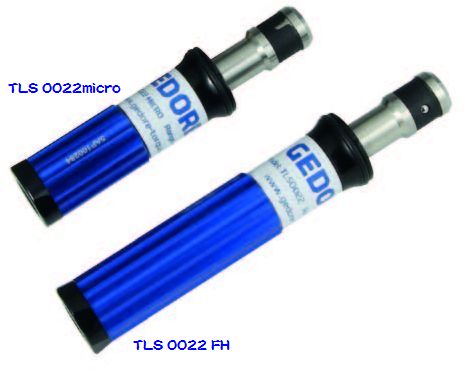

TLS 0022 Micro FH4 - 221/4"六角7650±6%2F青
TLS 0022 FH2 - 221/4"六角10472±6%2F青
TLS 0022 FHO/W2 - 221/4"六角11685±6%2F青

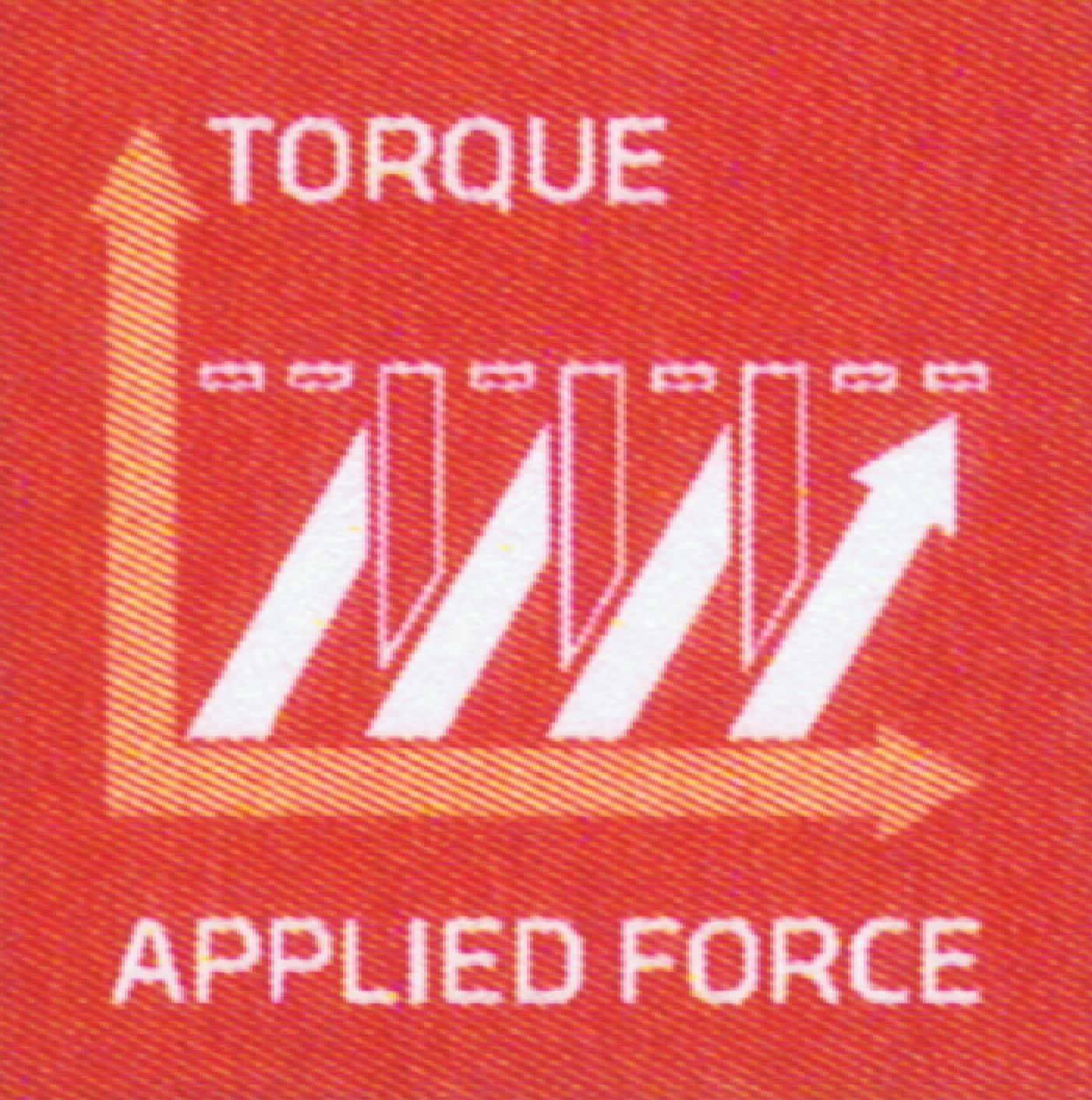

Slip brand
assy print
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。


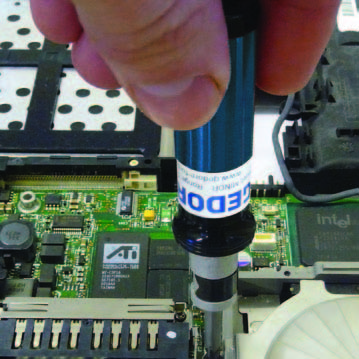

TLS Minorシリーズ：　14 - 135cNm(0.14 - 1.35Nm)


tls 0022 micro
軽量で軽快なトルクリセットで生産性が上がります。
Modelトルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO6789
Class		ボディー色
Minor FH14 - 1351/4"六角111210±6%2F青
Minor FHO/W14 - 1351/4"六角125300±6%2F青

print boad
Slip brand
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。


TLS Standardシリーズ：　50 - 400cNm(0.5 - 4Nm)


standard
正確な締め付けトルクの管理だけが製品の品質保証を可能にします。
Modelトルクレンジ
ｃNm 		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO 6789
Class		ボディー色

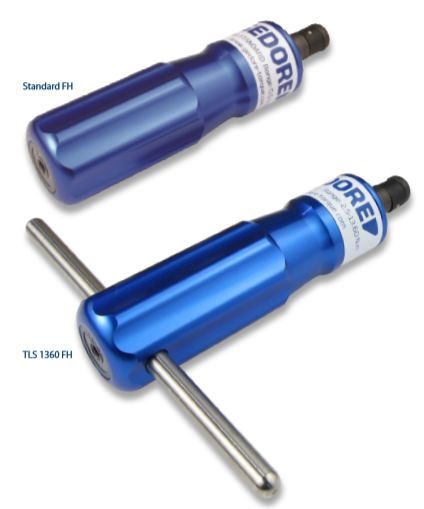

Standard FH50 - 4001/4"六角127280±6%2F青
Standard FH O/W50 - 4001/4"六角127300±6%2F青


TLS1360シリーズ：　250 - 1360cNm(2.5 - 13.6Nm)


正確な締め付けトルクの管理だけが製品の品質保証を可能にします。
Modelトルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO 6789
Class		ボディー色
TLS1360FH250 - 13601/4"六角137325±6%2F青
TLS 1360FH O/W250 - 13601/4"六角137400±6%2F青

1360
Slip brand
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。



Proプリセットトルクスクリュードライバーシリーズ：　5 - 1350cNm(0.05 - 13.5Nm)


pro
GEDORE社伝統の人間工学から設計されたプラスティックボディー。
Modelトルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO 6789
Class		ボディー色
Pro 25 FH5 -251/4"六角132210±6%2F青
Pro 150 FH20 - 1501/4"六角132210±6%2F青
Pro 450 FH50 - 4501/4"六角140230±6%2F青
Pro 1350 FH250 - 13501/4"六角140230±6%2F青
Pro 450、1350 FHはT-Barが取り付けられます。

1360
Slip brand
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。

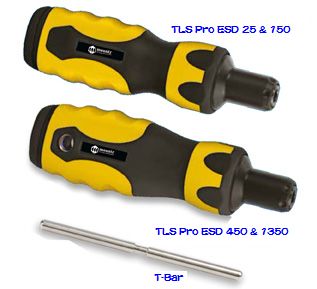

ESDプリセットトルクスクリュードライバーシリーズ：　5 - 1350cNm(0.05 - 13.5Nm)

esd type
EPA(静電気保護地帯）対応スクリュードライバーです。
Modelルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO 6789
Class		ボディー色
ESD 25 FH5 - 251/4"六角132210±6%2F黄/黒
ESD 150 FH20 - 1501/4"六角132210±6%2F黄/黒
ESD 450 FH50 - 4501/4"六角140230±6%2F黄/黒
ESD 1350 FH250 - 13501/4"六角140230±6%2F黄/黒
Pro 450、1350 FHはT-Barが取り付けられます。

1360
Slip brand
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。

epa
EPA(Electrostatic Protected Area、静電気放電保護区域）で使用されることを想定した工具です。　電子部品の組み立てに使用されても問題が有りません。



TLS クリ―ンルーム・プリセットトルクスクリュードライバーシリーズ：　2 - 1360cNm(0.02 - 13.6Nm)


clean room
超精密な部品を組み立てるためのクリーンルームで使用されることを想定して設計された工具です。　PTFE樹脂を含ませた徹底的なシール材を使用したアルマイト処理のアルミハンドルと、その他の部品はステンレススティール、あるいは完全な防錆処理が施された部品しか使用していません。　米国連邦空気清浄度基準 209E　基準のClass　100対応です。
Modelトルクレンジ
cN.m		角ドライブ全長
ｍｍ		重量
ｇ		精度ISO 6789
Class		ボディー色

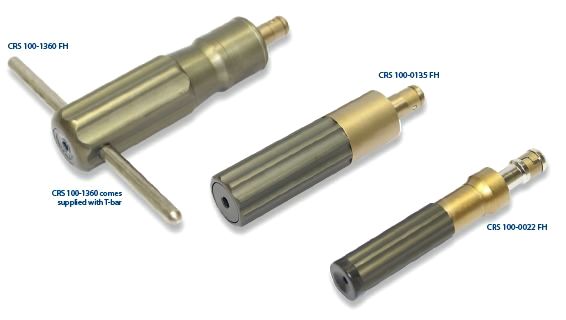

CRS 100-0022FH2 - 221/4"六角10472±6%2Fグレイ
CRS 100-0135FH14 - 1351/4"六角111210±6%2Fグレイ
CRS 100-0406FH50 - 4001/4"六角127280±6%2Fグレイ
CRS 100-1360FH250 - 13601/4"六角137325±6%2Fグレイ

1360
Slip brand
GEDORE®TLSプリセットトルクスクリュードライバーはその独特なスリップメカニズムにより設定トルクで正確に締付け力をリリースし、作業者には設定トルクに達したことが体感でき、それ以上締め続けても締め付け力がスクリューには伝わりません。




ESD電動トルクスクリュードライバー　EF、K450、HFシリーズ：　5 - 981cNm(0.05 - 9.81Nm)


electric screw driver
長時間使用されても疲れにくい人間工学に基づいた斬新なボディーデザインとコントローラーでセットできる締め付けモードによる生産効率のアップが図れます。
Modelトルクレンジ
cN.m		角ドライブ回転数　rpm
Hi　　　Low		重量
ｇ		精度EPAボディー色
EF 12019 -1171/4"六角700　　　460311±10%適合黒
K 45050 - 4501/4"六角550　　　330210±10%適合黒
HF390 - 9811/4"六角550　　　150810±10%適合黒
HTC35 (HFシリーズと互換性）―――810±10% ――
STC30コントローラー―――950±10%― ―

controller

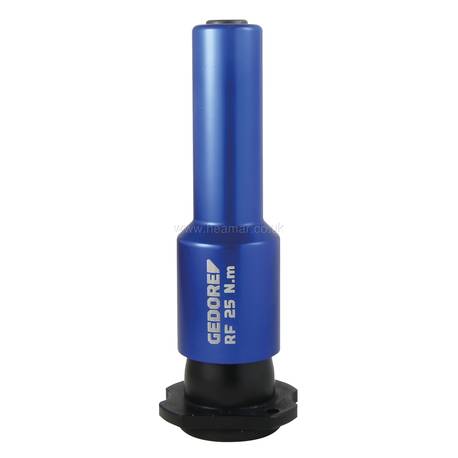

capture hub
このシリーズの電動スクリュードライバーにはコントローラーが必ず必要です。　計測設定操作が簡単でトレーニングも必要のないくらいです。

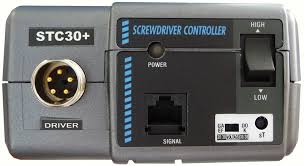

電動スクリュードライバー・コントローラー　STC 30+


controler
ESD電動スクリュードライバーを、ユーザーの締付け工程に最適なドライブモードに設定します。　

ソフトスタートモード：　0.2、0.3、0.5、0.6秒のどれかの低速締付け工程時間を選択。

ダブルヒットモード：　ジョイントに弾性変形する部品を組み付けているような場合、その部品の変形によるジョイントのリラクゼーションを最小にするため設定トルクで１回締めつけ、0.5秒後に再度設定トルクで締めつけるモードです。　これは、締付けが設定トルクで確実に締め付けられているかを１回の締付け工程で二回チェックすることになり品質向上に繋がります。


アクセサリー


ドライバービット
driver bit
BladePosidrivPhillipsTorx
TypeｍｍTypeｍｍTypeｍｍTypeｍｍ
3 x 0.550No.050No.050TX0650
4.5 x 0.550No.150No.150TX0850
5.5 x 0.850No.250No.250TX1050
6.5 x 1.250No.350No.350TX2050


六角シャンクビット
driver bit
BladePosidrivPhillipsTorx
TypeSizeｍｍTypeSizeｍｍTypeSizeｍｍTypeSizeｍｍ
33ｍｍ x 0.539No.0No.025No.0No.025TX61.6525
4.54.5ｍｍ x 0.639No.1No.150No.1No.150TX82.2825
5.55.5ｍｍ x 0.839No.2No.250No.2No.250TX102.7225
6.56.5ｍｍ x 1.239No.3No.350No.3No.350TX203.8425
88ｍｍ x 1.639――――――TX254.3925

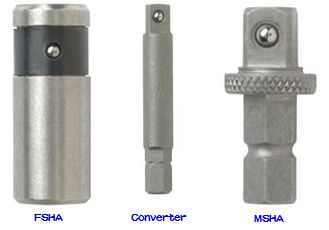

コンバーター／アダプター

adaptor
type　　　　　　　ツールドライブの変換
　　　From　　　　　　　　　To　　　 		ｍｍ
 FSHA
1/4"スクェアー
　　　　
1/4"六角
   30
Converter
1/4"六角
1/4"スクェアー
 50
MSHA
1/4"六角
1/4"スクェアー
 25



インラインフリーホイールアダプター（ラチェット）

rachett
一方向のみにトルクを伝達することにより不必要な衝撃負荷が吸収され、バックラッシュやドラッグを最小限にできます。
Type 負荷方向自由回転方向
FWA-R時計方向反時計方向
FWA-L反時計方向時計方向



トルクアナライザー


analyzer

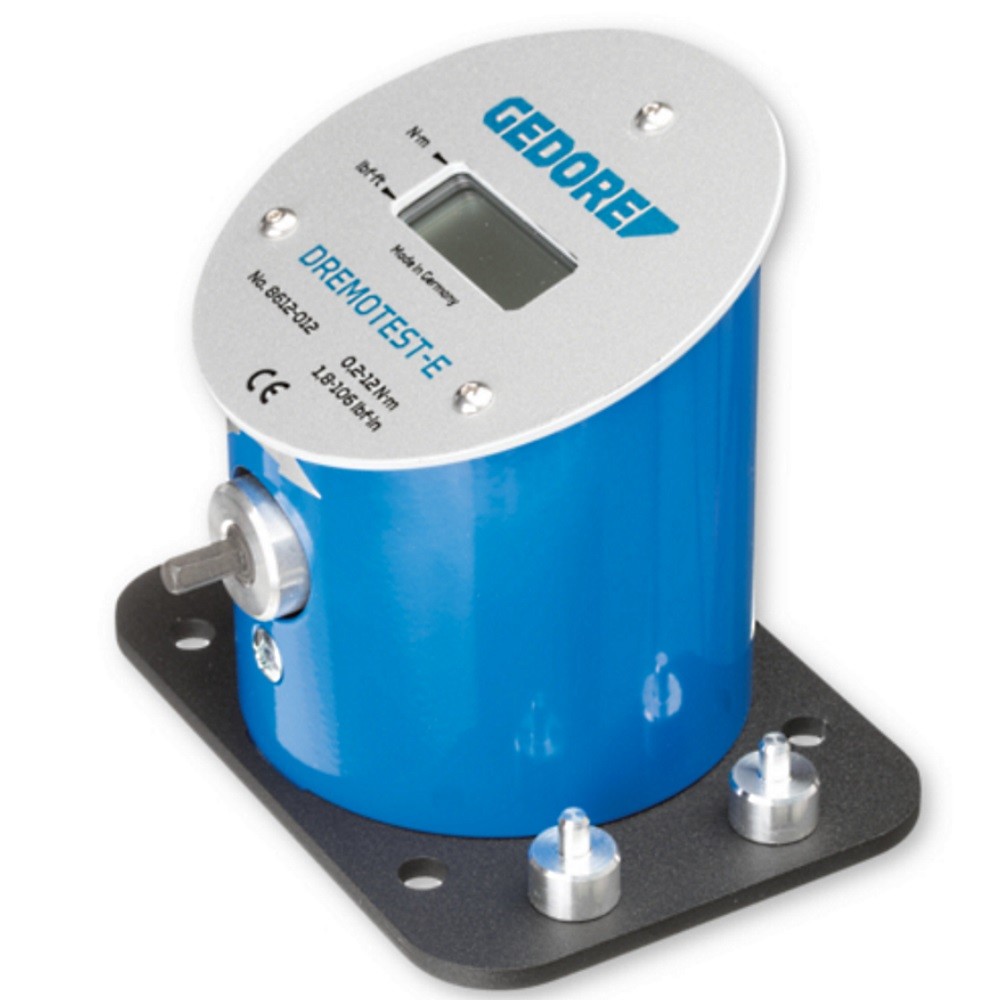

製造ラインサイドで手軽で簡単にトルクツールの校正が正確にできる頑丈な構造の検査装置です。　日々の校正データーは本体メモリーに保存され、RS232インターフェースケーブルで他のコンピューターに転送でき、正確な工程管理プログラムに編入することができます。
Model校正トルク範囲
ｃＮｍ		分解能
ｃＮｍ		ドライブ重量
ｋｇ		精度
DREMOTEST 1220 - 12000.1
1/4"六角
1/4"スクェアー
3/8"スクェアー
 2.6±1%
DREMOTEST 5590 - 55001
1/4"スクェアー
3/8"スクェアー
 2.6±1%



トルクテスター

torque tester

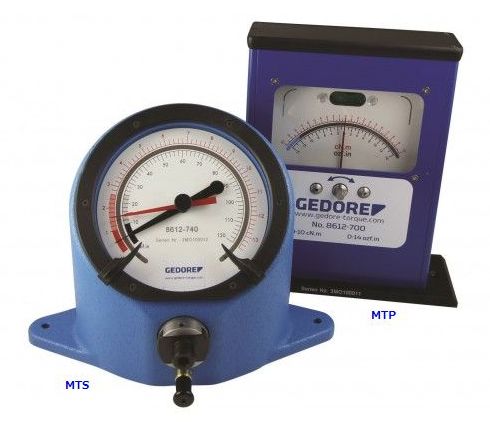

機械式の手動トルク工具専用テスターです。　ポータブルで頑丈な構造のテスターですから、どこにでも持ち運びでき、直ぐにトルク校正ができます。　しかも、電源不要ですから使用場所を選ばず、簡単な操作で、だれにでも正確な使用工具のトルク読み取りができます。　
Modelトルクレンジ
cNm		分解能
cNm		ドライブ重量
ｋｇ		精度
MTP 100 - 100.51/4"六角0.98±2%
MTS 357 - 350.51/4"六角　+　1/4"スクエアー3.20±2%
MTS 12026 - 13021/4"六角　+　1/4"スクエア―3.20±2%
MTS 4000.8 - 4Nm0.05Nm1/4"六角　+　1/4"スクエア―3.20±2%
MTS 12002.4 - 12Nm0.2Nm1/4" + 3/8"スクエア―3.20±2%
MTS 25005 - 25Nm0.5Nm1/4" + 3/8"スクエア―3.20±2%
